石膏礦排險專用設備主要參數

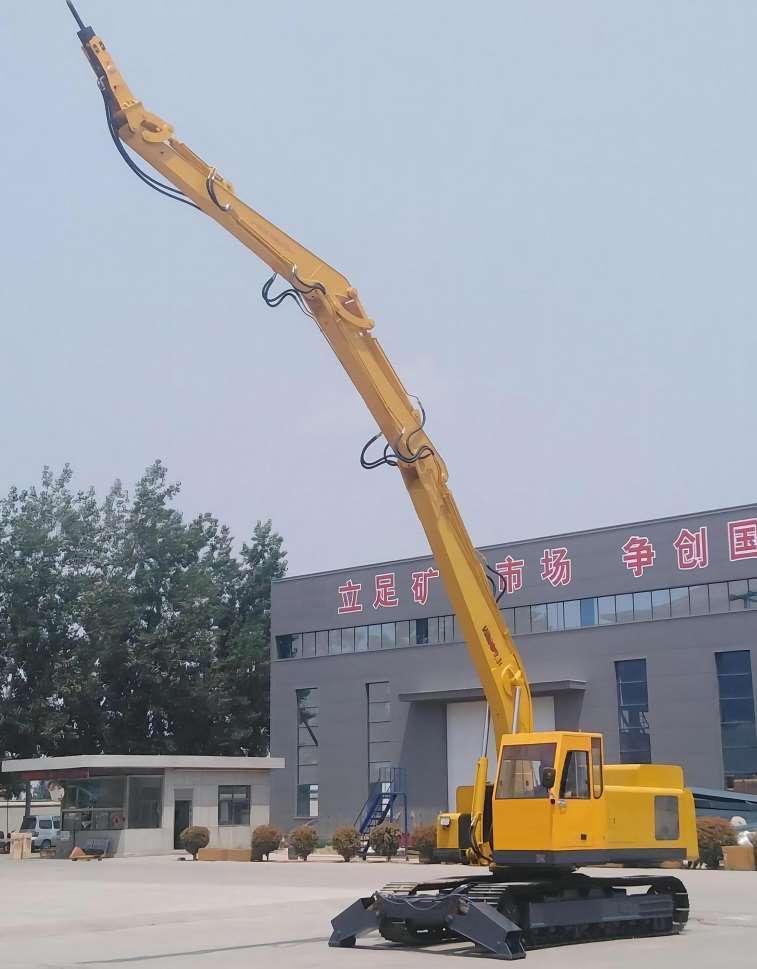

履帶式傘檐處理挖掘機是一種連續生產的高效率挖掘排險設備。主要用于鐵路、公路隧道及煤礦煤巷、石膏礦排險、傘巖處理、半煤巷、引水洞、和國防洞窟掘進施工中安全隱患排除作業。
本機靠動臂大臂、二臂、三臂、挖斗或破碎錘鏟取巖石，挖斗或破碎錘實現互換進行危險性巖石破碎。
設備主要特點：采用電動全液壓控制系統或柴油動力全液壓控制系統行走方便，液壓系統優化設計，動作采用先導閥控制或設備配有遠程遙控操作裝置，具備遠距離可遙控距離40米控制作業。操作輕松簡便，工作平穩無沖擊，采用純進口組件，多道精密濾油，風冷散熱器；可以全斷面工作，不留死角，不需人工輔助清理工作面。且采用半封閉式裝配方式，維護方便。
操作駕駛室采用半封閉式結構。履帶式加前支腿整機操控更穩定，前方可加安全擋板，作為保險檔用，用來?yè)踝∏胺铰湎聛?lái)的物體，增加安全性。工作時安全可靠。
電控系統具有過流、過載、漏電、短路等保護功能；設有緊急切斷和閉鎖裝置。
拆解后更大部件不超過6.2T，拆解后更大部件外形尺寸為2500*1300*2800mm（長*寬*高）；整機外形尺寸可通過斷面為4000*3200mm（寬*高）。
|
項目 |
單位 |
品牌/參數 |
|
|
外形尺寸（長×寬×高） |
mm |
≤9450×1800×2500 |
|
|
整機重量 |
噸 |
≈12 |
|
|
斗容 |
m3 |
0.3 |
|
|
發動機/電機 |
發動機機功率 |
kw |
≥75/55 |
|
轉速 |
r/min |
≥2200/1800 |
|
|
液壓系統
|
主泵 |
|
進口變量柱塞泵 |
|
額定流量 |
L/min |
≥220 |
|
|
工作壓力 |
MPa |
≥26 |
|
|
主閥 |
170 |
進口 |
|
|
液壓油箱容量 |
L |
≥220 |
|
|
行走馬達 |
|
進口 |
|
|
作業范圍 |
更大挖掘高度 |
mm |
≥10000 |
|
更大卸載高度 |
mm |
≥9400 |
|
|
更大挖掘深度 |
mm |
≥4500 |
|
|
更大挖掘半徑 |
mm |
≥9800 |
|
|
尾部回轉半徑 |
mm |
≤2500 |
|
|
電氣系統 |
|
||
|
油缸 |
100/65恒立 |
||
|
膠管 |
礦安標志 |
||
|
更大部件重量 |
6.2T |
||
|
更大部件尺寸 |
2500*1300*2800mm（長*寬*高） |
||
|
有效通過斷面尺寸 |
4000*3200mm（寬*高） |
||
|
|
|
||
配置一覽表
|
序號 |
名稱 |
配置要求或參考 |
|
1 |
主泵（變量注塞泵） |
德國力士樂/日本川崎 |
|
2 |
耐磨底板和挖斗耐磨鋼 |
瑞典悍達/鞍鋼特種鋼 |
|
3 |
軸承 |
哈爾濱/日本NSK |
|
4 |
液壓控制閥（換向閥） |
川崎/力士樂 |
|
5 |
行走液壓馬達總成 |
韓國伊頓/韓國斗山 |
|
6 |
行走履帶總成 |
山推/小松 |
|
7 |
油缸(破碎機類高壓)大、小、挖油缸 |
無錫恒立/滄州志誠 |
|
8 |
油路總成（油管） |
青島橡六/河北東勁 |
|
9 |
柴油發動機 |
雷沃動力/東風康明斯 |
|
10 |
先導閥（手動腳踏閥） |
韓國更優油壓/韓國伊頓 |
|
11 |
結構件 |
萊鋼/舞鋼 |
|
12 |
急停按鈕 |
上海華榮/沈陽廣角 |
|
13 |
電器控制柜 |
德力西/上海華榮 |
