煤礦用巷道修復機易損件主要包括:各臂的連接銷軸,各工作臂油缸的密封件,油箱內的進油、回油濾芯,挖斗的斗齒,側齒。

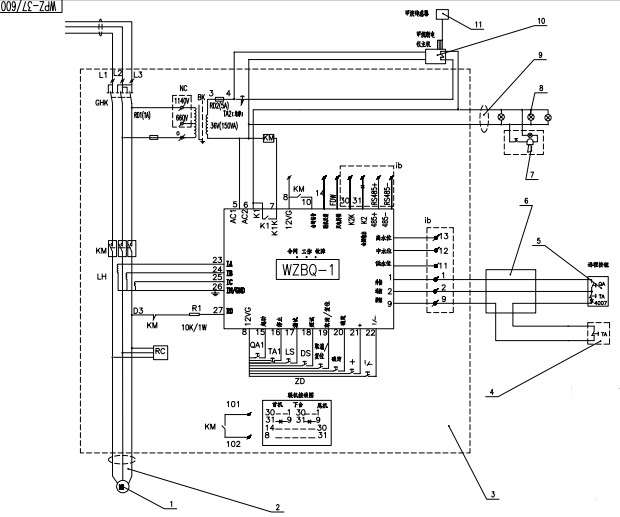

二、電氣原理圖及說明:
巷道修復機電氣原理圖說明:
1、巷道修復機所有外購件、輔件的安裝必須符合 GB3836.1-2010 和GB3836.2-2010。
2、安標外購件的安標證必須在有效期內。
3、電氣設備應符合 GB/T 25295-2010 的規定。
4 、 礦用電纜應符合GB/T12972.1-200812972.5-2008 和GB/T12972.9-2008 的規定。
5、電壓等級為 660/1140V。
6、配套的 QJZ16-120/1140(660)(A)型礦用隔爆兼本質安全型真空電磁啟動器, 控制變壓器二次側 36V 處總?cè)萘?150VA,外負載可用容量為 60VA,且外負載回路具備短路保護功能。
7 礦用隔爆型聲光組合電鈴電壓 36V 電流 0.35A,礦用隔爆型 LED 照明燈電壓DC 36V,功率 9W。
