為滿足煤礦井下生產需求,需購置12臺煤礦用挖掘式裝載機。為保證所購置的設備滿足設計規范及標準,故對煤礦用挖掘式裝載機提出如下技術要求。
一、總則
1、本技術規范書適用于山西某某集團左權煤業煤礦用挖掘式裝載機的招標采購項目,提出了對招標設備的功能設計、結構、性能和試驗等方面的技術要求。
2、本次所招標的設備必須滿足《煤礦安全規程》(2022版)等相關行業標準和各項法規的要求。
3、礦方在本技術規范書中提出了更低限度的技術要求,并未規定所有的技術要求和適用的標準,并未對一切技術細則做出規定,也未充分引述有關標準和規范的條文,投標方應提供套滿足本規范書和現行有關標準要求的高質量產品及其相應服務。
4、投標方具有成套設備供應能力,近三年內有同類型產品5套以上的的設計、制造和使用業績。并提供生產業績資料合同原件(包括用戶鑒定意見書)。
5、投標方應對本“技術規格”要求的實現,應給予明確的“滿足”或“不滿足”的應答,并做出具體、詳細的說明和提供所要求的證明材料。投標方在響應技術規格時,必須在技術指標欄中提出具體技術指標:如有偏離請列出,如果只注明“符合”、“滿足”,將視為該投標沒有實質性響應。
6、設備應取得中國更優煤礦安全標志證書和“MA”標識牌。電氣設備應符合中國GB3836-2010標準或其它被中國防爆檢驗部門認可的標準。
7、投標方必須提供設備分項報價和所有備品、備件明細報價,中標后,根據需要另行簽訂技術協議和商務合同。
二、煤礦用挖掘式裝載機設備使用環境條件
1、海拔高度:不超過1200m;
2、環境溫度:0℃~+35℃;
3、相對濕度;≤95%RH(+25℃時);
4、使用場所:煤與瓦斯突出礦井開掘巷道。
三、煤礦用挖掘式裝載機執行標準和規定
投標方須執行本技術規格書所列要求和標準,對于本技術規格書中未提及的內容須滿足或優于本技術規格書中所列的更優標準、行業標準以及政策性文件,如有矛盾沖突時,按最新標準執行。
《煤礦安全規程》2022版
《爆炸性環境 第1部分:設備 通用要求》 GB 3836.1-2010
《爆炸性環境 第2部分:由隔爆外殼“d”保護的設備》GB 3836.2-2010
《低壓開關設備和控制設備 第1部分 總則》 GB 14048.1-2006
《視頻監控聯網系統信息傳輸、交換、控制技術要求》 GB/T28181-2011
《電磁兼容 試驗和測量技術》 GB/T 17626.2 2018
《礦用產品安全標志標識》 AQ 1043-2007
《立爪挖掘裝載機》 JB/T 5503-2017
四、產品供貨范圍
序號 |
設備名稱 |
型號規格 |
數量 |
備注 |
1 |
煤礦用挖掘式裝載機 |
ZWY-120/55L |
|
|
序號 |
貨物名稱 |
功能詳述 |
運行參數 |
備 注 |
1 |
挖掘式裝載機 |
挖取距離 |
2900mm |
|
2 |
|
裝載能力 |
≥120m3/h |
|
3 |
|
破碎寬度 |
4950mm |
|
4 |
|
破碎高度 |
4600mm |
|
5 |
|
破碎深度 |
1000mm |
|
6 |
|
卸載高度 |
1300-1700mm |
|
7 |
|
離地間隙 |
≥200mm |
|
8 |
|
履帶平均接地比壓 |
≤0.1MPa |
|
9 |
|
爬坡能力 |
≥30° |
|
10 |
|
行走速度 |
≥0.54±5%m/s |
|
11 |
|
額定工作壓力 |
21MPa |
|
13 |
|
主電機功率 |
55kW |
|
14 |
|
總功率 |
55.75kW |
|
15 |
|
電壓等級 |
660/1140V |
|
16 |
|
履帶 |
450mm |
|
17 |
|
整機重量 |
12800KG |
|

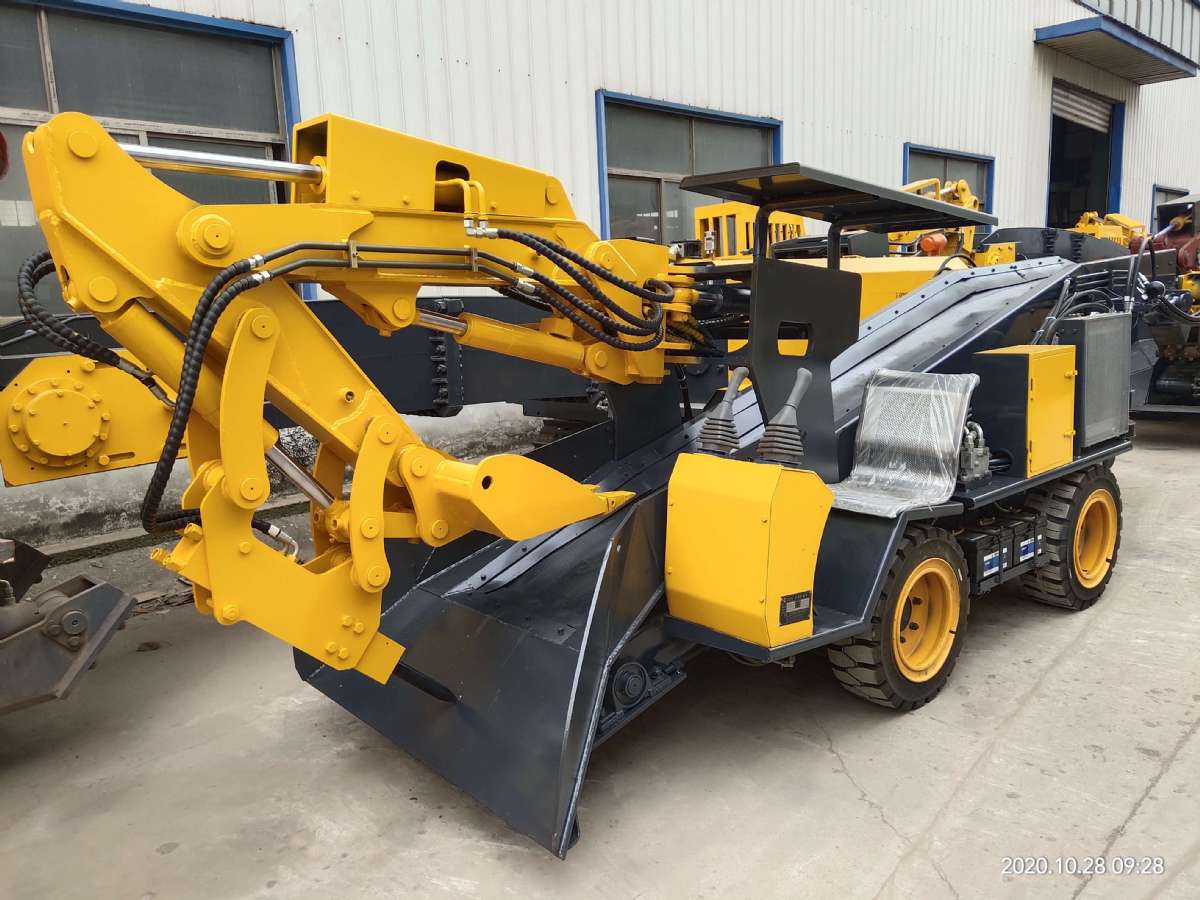

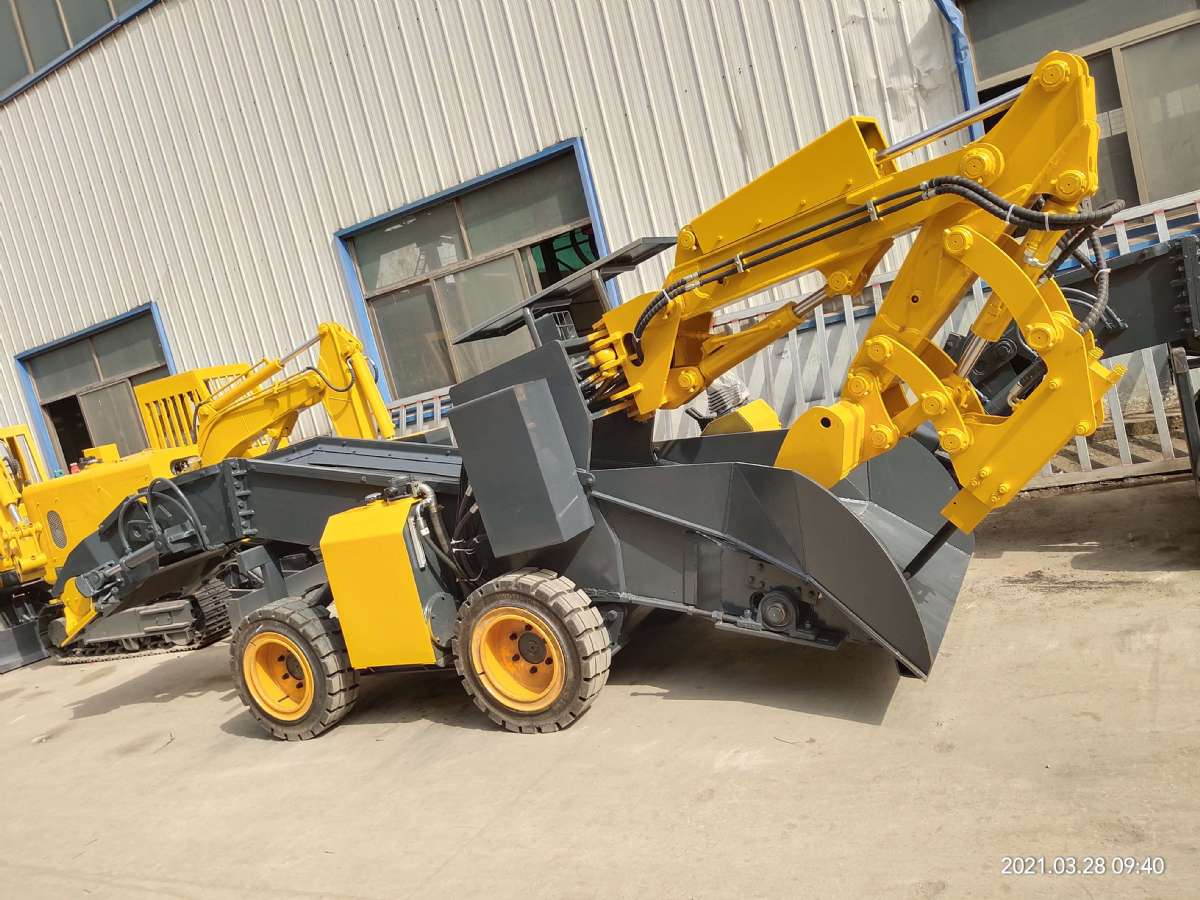

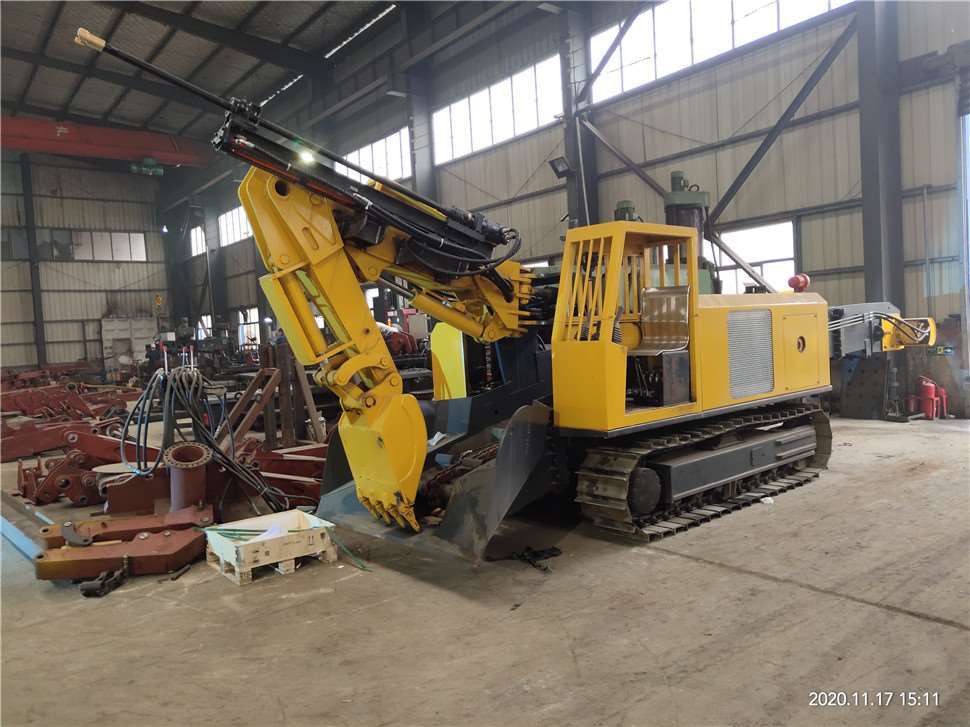

該系列破碎挖掘式裝載機應具備如下功能:是由破碎機械手與輸送機相接合, 破碎采集和輸送功能合二為一,采用電動液壓控制系統的生產裝置,具有安全環保、能耗小、效率高的特點。
1、要求該機器通過破碎錘破碎掘進,靠履帶推進鏟取巖石并通過鏟斗將石料扒進自身的刮板輸送機,輸送機從尾部將巖石卸入礦車、自卸汽車、梭式礦車或其它轉載設備上去。同時也可利用破碎錘破碎放炮的大塊巖石,也可以用鏟斗來清理工作面。
2、要求該機器采用電動全液壓傳動,結構緊湊,推進力大,扒取范圍廣,可以全斷面裝巖,不留死角,不需人工輔助清理工作面;主要?jiǎng)幼鞑捎孟葘?dǎo)閥控制, 操作輕松簡便,工作平穩無沖擊,性能可靠,維修方便;機器具有優良的人性化設計,液壓系統采用風冷,有座椅,有駕駛棚、電機過載等報警系統,極大地減輕了工人的勞動強度。司機操作本機時安全、輕松、舒適。
3、要求該機器包含液壓行走,破碎,挖掘,采集,輸送,裝車,清理場地七種功能。其中液壓行走功能是通過液壓馬達,減速機,再到減速機輸送驅動車輪,液壓馬達具有前行,后退,自動剎車三種功;破碎挖掘采集功能由機械手完成,機械手具有挖掘、伸臂、裝料、卸料功能,大臂可上升、下降、左右回轉,挖掘采集的操縱由全液壓控制,由兩個先導手柄操作,每個手柄控制四個動作,共十二個動作,此技術綜合采用大型挖掘機操作流程改進而成使用方便,易操作.輸送,裝車功能由輸送機系統完成,其輸送槽由液壓缸控制升降,輸送槽下降時可將前輪支起,同時輸送槽前接料口與礦石接觸面更加緊密,工作時穩定性更強,同時可以接合散料,保證傳動性能更穩定,使用壽命更長,維修更方便。
六、煤礦用挖掘式裝載機設備主要技術要求
1、煤礦用挖掘式裝載機液壓系統
1.1 液壓系統更大工作壓力不低于23MPa。雙聯柱塞泵兩主泵提供行走、裝渣和運渣抬槽,配套高壓膠管承壓≥30Mpa;輔泵能提供先導控制所需低壓(3-3.5MPa)。機體的三個工作機構(包括行走、裝渣、運渣)是可以獨立工作的,且裝渣和運渣可以同時工作。
1.2 一運系統采用邊雙鏈,雙液壓馬達驅動。
1.2 配套后支撐裝置,當裝載機在泥濘巷道作業時,為防止裝載機打滑,需在履帶下方墊木板梁,增大摩擦阻力。因此,須加裝后支撐裝置,方便在履帶下方墊木板梁。
2、煤礦用挖掘式裝載機機械部分
2.1 液壓系統防護,工作臂上的液壓系統覆蓋防護罩,防護罩固定采用螺栓緊固,防護罩強度必須滿足現場要求,防止爆破時渣石損壞液壓系統。

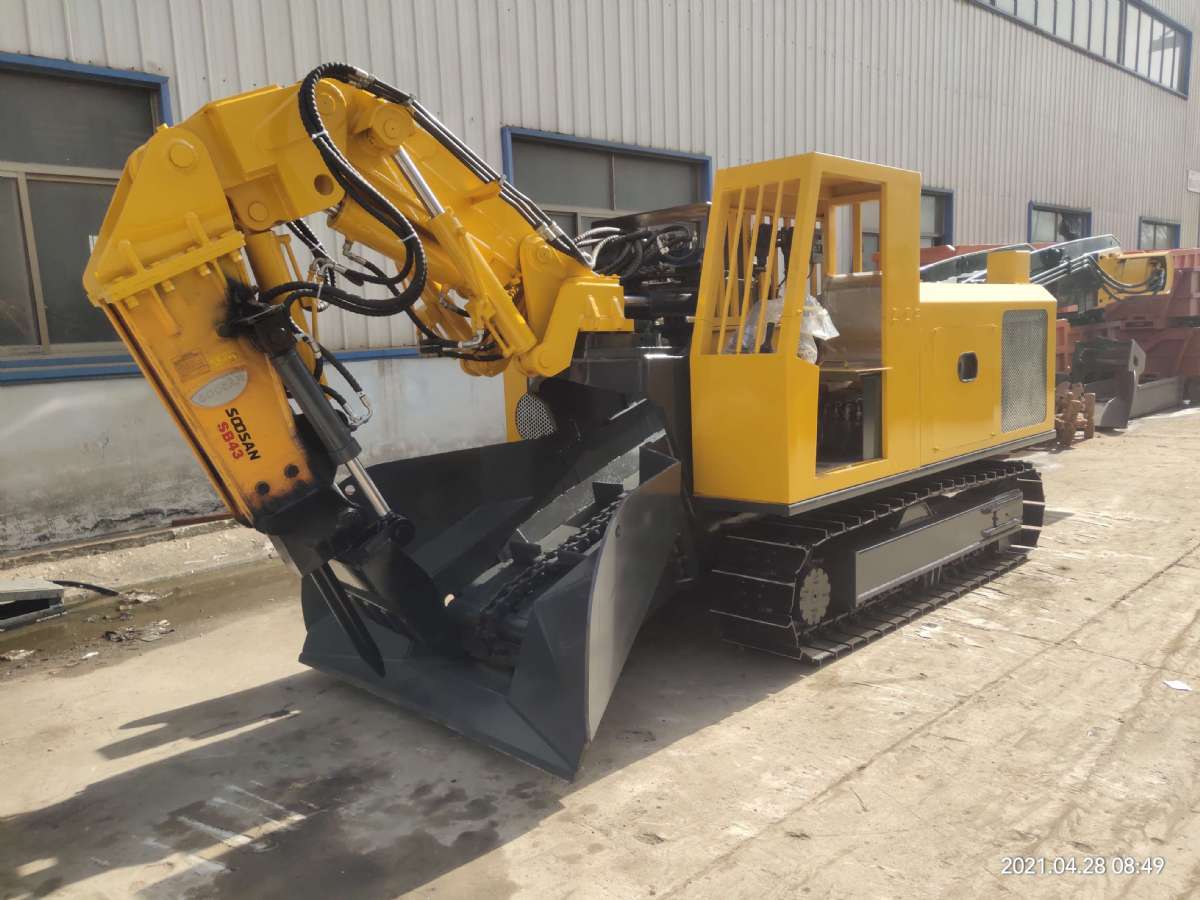

2.2 應配有破碎錘及快速連接器,挖斗與破碎錘可實現快速切換,破碎錘可對底板、側幫進行破碎維護,對爆破后的巖石、煤塊進行破碎,無需補炮。

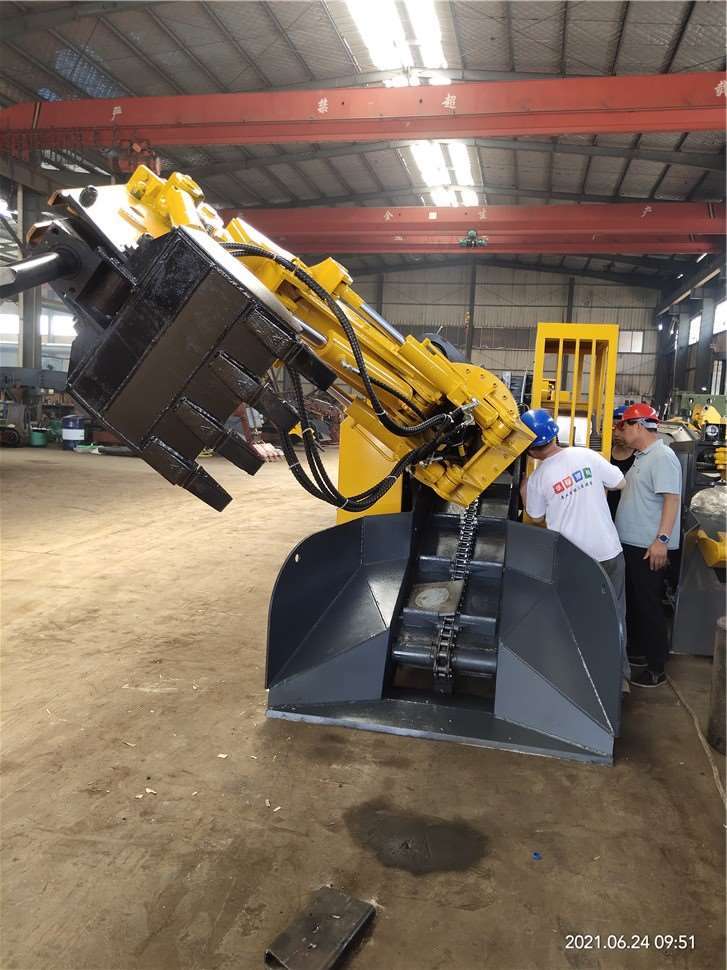

2.3 可選配有橫向銑挖機,銑挖機與挖斗可以互換,爆破后用挖斗裝渣,銑挖機進行巷道修復,實現一機兩用。
2.4 可配有電纜卷筒,當設備后退、前進時具有電纜收放功能,無需人工拉電纜,減少人工強度。
2.5 煤礦用挖掘式裝載機整體結構件材質應為優質合金鋼,運輸槽底板材質為布氏硬度不低于500的高性能耐磨鋼板,刮板材質應為優質耐磨合金鋼;鏟斗斗齒,磨損后可以更換。動臂使用的軸套應采用整體正火工藝,內表面采用高頻淬火工藝,油槽為雙8字油道,熱處理工藝為調質,表面淬火。
2.6 主要部位軸承品牌選用國際知名品牌產品。
2.7 焊接方式全部為全焊。
3、煤礦用挖掘式裝載機電氣部分
3.1 配套超溫保護裝置。為保證裝載機因油溫過高損壞液壓元件,須配套油溫保護裝置,當油溫超過80℃時能自動停機。
3.2 操作室、機體機尾處各安裝一臺急停控制按鈕,為便于在異常情況下能及時停機。
3.3 配套機載瓦斯傳感器,在瓦斯異常情況下保證能自動停機。甲烷傳感器實時監測工作面瓦斯,當工作面瓦斯超限時自動切斷裝載機電源,主機電源輸入交流50Hz。
3.4 電控系統保護功能齊全具有主電路漏電閉鎖、控制回路低壓漏電保護、短路保護、過載保護、電機三相不平衡保護、操作過電壓保護、過壓、欠電壓保護、瓦斯斷電保護,電控系統具有故障提示及查詢功能。
4、煤礦用挖掘式裝載機運輸系統
裝載機可配套礦車、刮板輸送機使用,當拆卸加長節后可以后配套二運皮帶使用。
七、供貨時間及設備驗收
1、供貨時間:簽訂協議或(商務合同)后 個月內。
2、中標方保證提供符合本技術規格書和工業標準的功能齊全的全新優質產品。設備出廠前,應通知礦方進行設備組裝出廠驗收,出具出廠試驗報告,并辦理相關設備驗收手續,并按照礦方要求將設備運抵指定安裝現場。
3、由中標廠家安排技術服務人員到施工現場進行設備貨物清點,交貨驗收及設備安裝調試、試運行等工作,直至設備投入運行。
八、煤礦用挖掘式裝載機質量保證及隨機資料
1、設備質量保證期為設備試運行驗收合格之日起正常運行12個月,在設備質保期內,產品實行三包,售后服務及時到位,響應時間為接到礦方通知12小時內到達現場。
2、質保期內由于非人為原因造成的設備故障或缺陷,中標廠家負責免費更換或維修并提供終身免費技術服務。
3、中標廠家負責提供長期的優惠備件供應,若某種備件停止生產或產品升級,將負責為需方提供該備件的同等功能的替代品,或?yàn)樗峁┑漠a(chǎn)品進行升級服務。
4、提供技術資料6套(包括一套電子版)
4.1設備安裝、調試和試運說明書,以及組裝、拆卸時所需用的技術資料。
4.2安裝、運行、維護、檢修所需的設備安裝圖、設備原理圖等詳盡圖紙和技術文件。
4.3備品、配件總清單和易損零件圖。
4.4設備和備品管理資料文件,包括設備和備品發運和裝箱的詳細資料(各種清單)。
