煤礦用巷道修復機主要技術參數及特點
1、與傳統的人工清底相比，使用該機在大大節約人工成本的同時，提高了工作效率，改善了工作環境。
2、與傳統的柴油機動力小型挖掘機相比，由于采用電動液壓系統，因而具有噪聲低、無尾氣污染等特點，更適用于井下巷道修復。
3、整機結構緊湊、外形尺寸小，入井時工作裝置可回收到最小尺寸，便于整體入井及升井。
4、整機結構緊湊、外形尺寸小，當回轉時尾部與兩幫不會碰撞，因此更加適用于井下狹小空間作業。

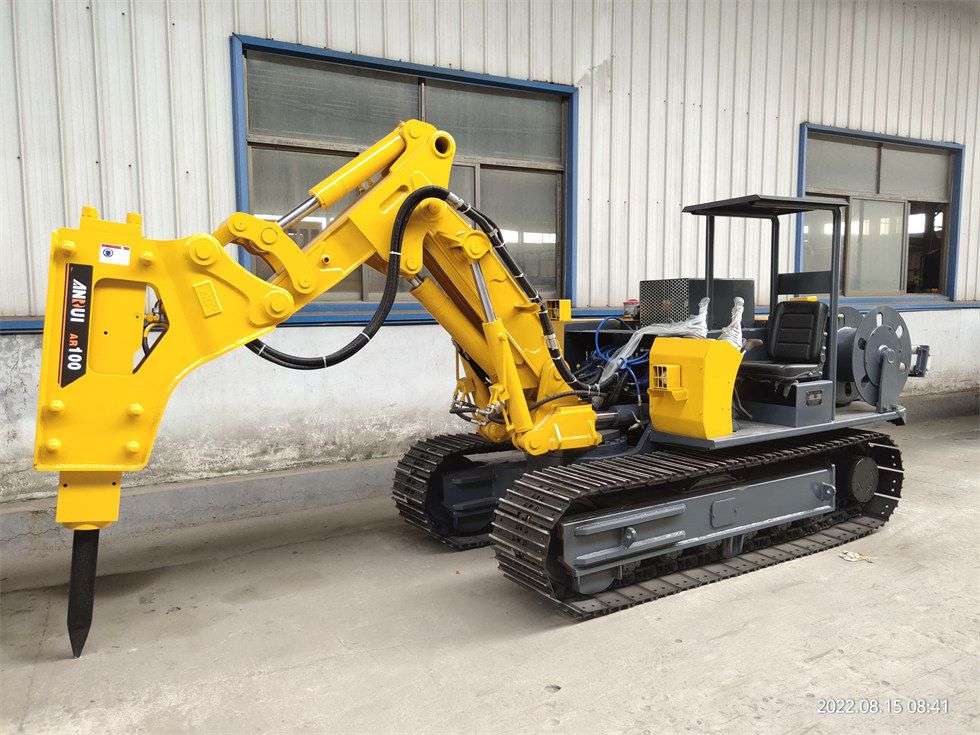

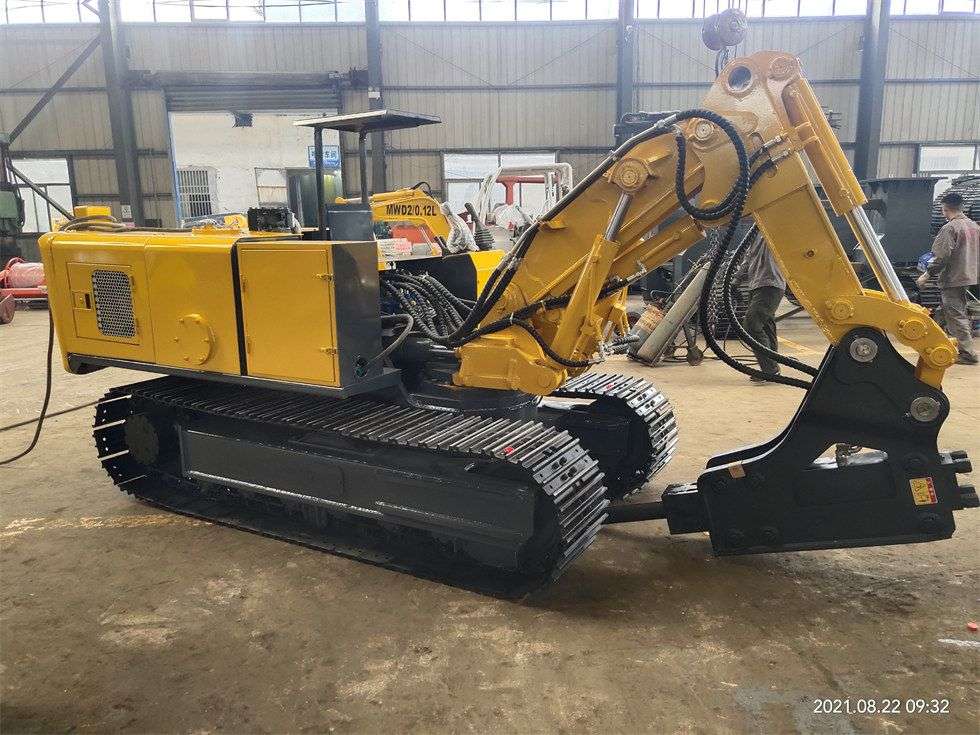

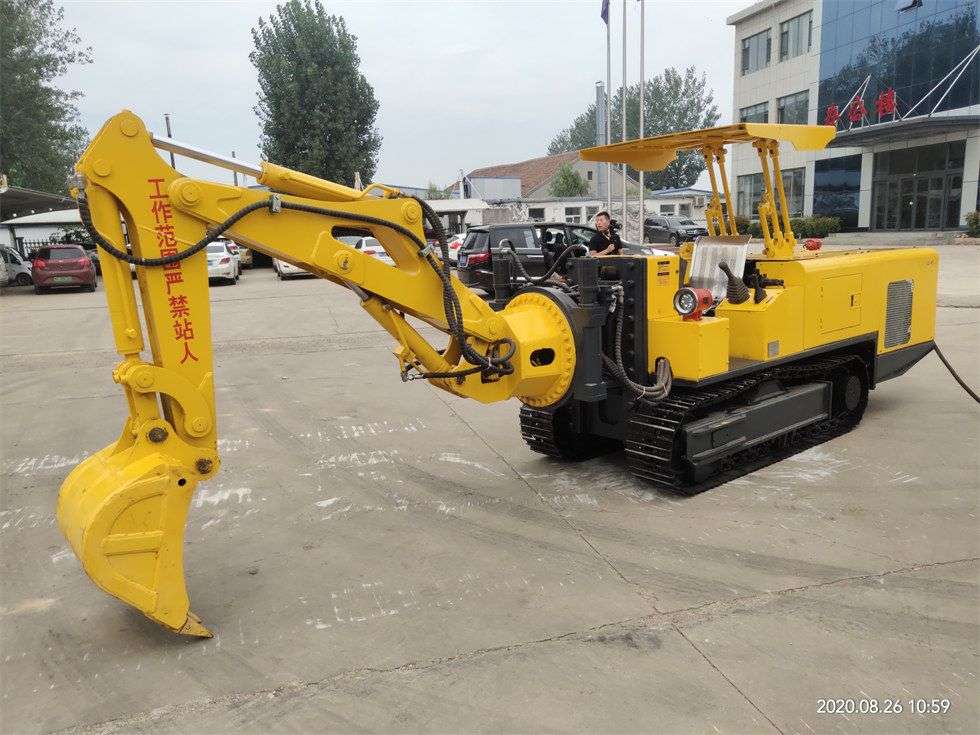

5、與同類型設備相比，工作裝置前端的鏟斗或破碎錘頭可以360°旋轉，更加方便巷道修復。
6、主要?jiǎng)幼鞑捎孟葘?dǎo)閥控制，操作輕松簡便，工作平穩無沖擊。巷道修復機技術參數
|
項 目 |
單位 |
型號/參數值 |
||
|
WPZ-30/600L |
WPZ-22/400L |
|||
|
裝機功率 |
kW |
30 |
22 |
|
|
液壓系統參數 |
液壓系統額定壓力 |
MPa |
18 |
16 |
|
液壓系統更大流量 |
L/min |
60 |
60 |
|
|
液壓油更高溫度 |
℃ |
70 |
70 |
|
|
行走機構參數 |
行走驅動方式 |
/ |
集成液壓馬達減速器驅動 |
集成液壓馬達減速器驅動 |
|
履帶板寬度 |
mm |
250 |
250 |
|
|
行走形式 |
/ |
履帶行走 |
履帶行走 |
|
|
接地比壓 |
MPa |
≤0.1 |
≤0.1 |
|
|
行走速度 |
m/min |
42 |
42 |
|
|
離地間隙 |
mm |
180 |
180 |
|
|

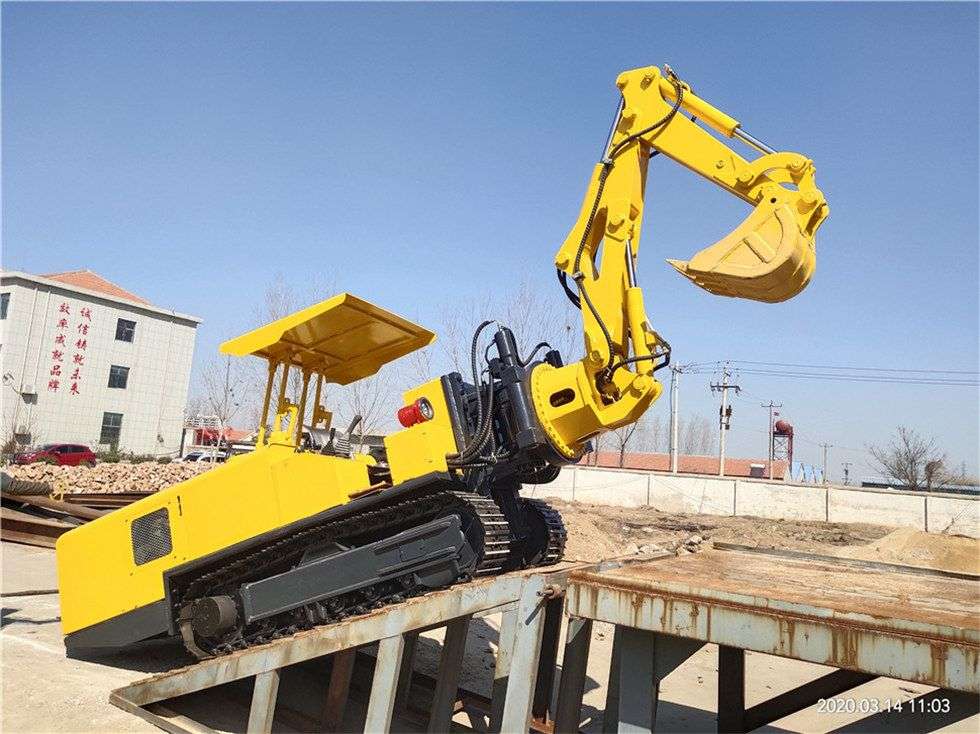

爬坡能力 |
° |
-18～+18 |
-18～+18 |
|
|
鏟斗裝載參數 |
鏟斗容量 |
m3 |
0.1±0.05 |
0.1±0.05 |
|
挖掘?qū)挾?/p> |
mm |
≥4700 |
≥4500 |
|
|
臂旋轉角 |
° |
左右各40 |
左右各45 |
|
|
挖取距離 |
mm |
≥3300 |
≥3000 |
|
|
挖掘高度 |
mm |
≥3000 |
≥2700 |
|
|
卸載高度 |
mm |
≥1300 |
≥1300 |
|
|
挖掘深度 |
mm |
≥1350 |
≥1400 |
|
|
破碎錘參數 |
額定工作壓力 |
MPa |
18 |
18 |
|
更大工作流量 |
L/min |
40 |
40 |
|
|
沖擊頻率 |
Hz |
6.6～13.3 |
6.6～13.3 |
|
|
沖擊能 |
J |
600 |
400 |
|
|
適應釬具規格 |
mm |
45 |
45 |
|
|
更大破碎寬度 |
mm |
≥4900 |
≥4600 |
|
|
更大破碎高度 |
mm |
≥3200 |
≥2900 |
|
|
更大破碎深度 |
mm |
≥1550 |
≥1550 |
|
|
噪聲 |
dB(A) |
≤120 |
≤120 |
|
|
主機轉彎半徑 |
mm |
≤3400 |
≤3100 |
|
|
入井尺寸（長×寬×高） |
mm |
（4500±50）×（1000±50）×（1600±50） |
（4300±50）×（1000±50）×（1600±50） |
|
|
工作尺寸（長×寬×高） |
mm |
6600×1000×3500 |
5000×1000×3000 |
|
|
牽引力 |
kN |
≥15 |
≥15 |
|
|
質量±5% |
kg |
4600（±5%） |
4500（±5%） |
|
★ 以上參數如有改動，恕不另行通知。
