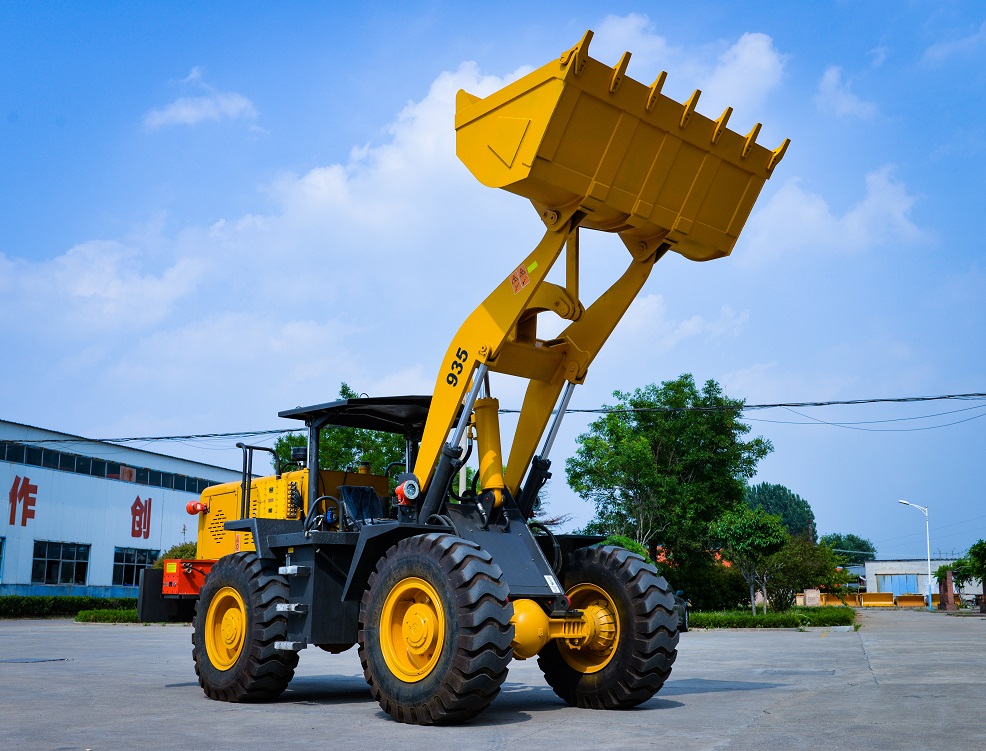

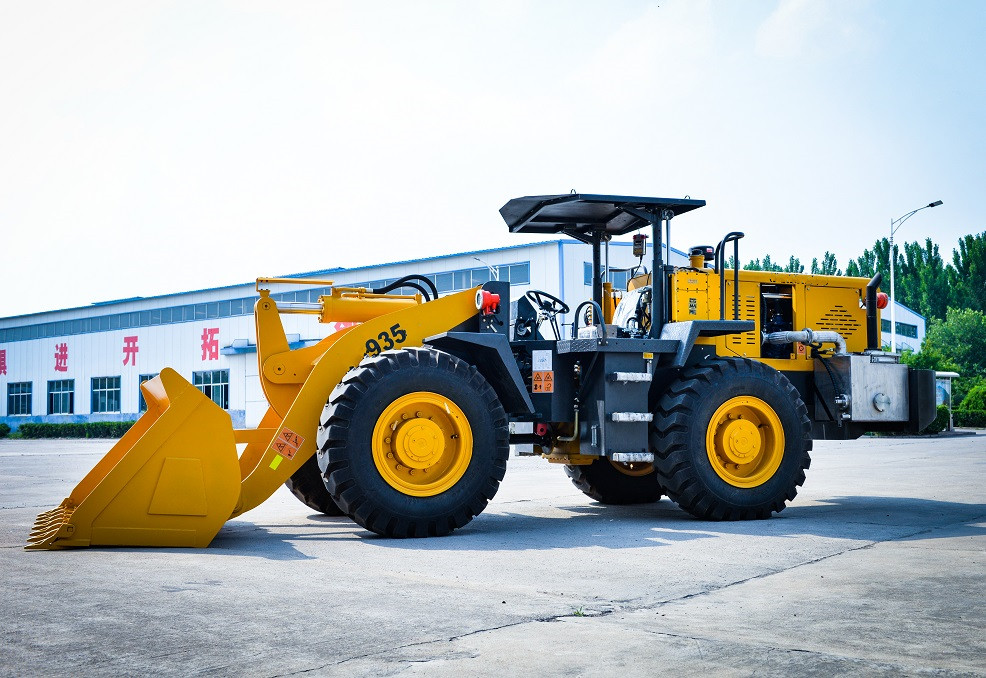

935礦用防爆裝載鏟運機低矮型
一、產品參數
|
序號 |
項目名稱 |
參數型號 |
備注 |
|||||
|
1 |
礦用裝載機 |
DH935CD |
|
|||||
|
1.1 |
整車外形尺寸（mm） |
7068×2280×2500 |
|
|||||
|
1.2 |
整備重量(kg) |
9800 |
|
|||||
|
1.3 |
額定載重量(kg) |
3000 |
|
|||||
|
1.4 |
最小離地間隙(mm) |
415 |
|
|||||
|
1.5 |
鏟斗容積 |
1.8 |
|
|||||
|
1.6 |
最大崛起力 |
≥90KN |
|
|||||
|
1.7 |
最大卸載高度 |
≥2700mm |
|
|||||
|
1.8 |
卸載距離 |
≥1000 |
|
|||||
|
1.9 |
最高車速(Km/h) |
36 |
|
|||||
|
1.10 |
最小轉彎通道圓外圓半徑 |
后輪外側（mm） |
5160 |
|
||||
|
1.11 |
爬坡能力(°） |
14 |
|
|||||
|
1.12 |
制動方式 |
行車制動 |
氣頂油 |
|
||||
|
1.13 |
停車制動 |
斷氣剎車 |
|
|||||
|
1.14 |
軸距（mm） |
2700 |
|
|||||
|
1.15 |
整車形式 |
鉸接式 |
|
|||||
|
1.16 |
前懸（mm） |
2420 |
|
|||||
|
1.17 |
后懸（mm） |
1945 |
|
|||||
|
1.18 |
輪距 |
前輪距（mm） |
1785 |
|
||||
|
1.19 |
后輪距（mm） |
1785 |
|
|||||
|
2 |
柴油發動機 |
|
||||||
|
2.1 |
柴油機品牌型號： |
東方紅高壓共軌 |
|
|||||
|
2.2 |
額定功率（kw） |
92 |
|
|||||
|
2.3 |
尾氣排放 |
排放限值（g/kWh） |
CO |
≤0.4 |
符合GB20891-2014規定的國III及以上排放限值要求 |
|||
|
2.4 |
HC+ NOx |
≤4.7 |
||||||
|
2.5 |
PM |
≤0.4 |
||||||
|
2.6 |
最大扭矩(KN) |
≥415N•m |
|
|||||
|
2.7 |
外特性最低燃油消耗（g/Kw·h） |
≤215 |
|
|||||
|
2.8 |
啟動方式 |
電起動 |
|
|||||
|
2.9 |
燃油要求 |
符合非道路國三排放要求用油 |
|
|||||
|
3 |
變速箱 |
|
||||||
|
3.1 |
變速箱品牌型號 |
BS428 |
|
|||||
|
3.2 |
檔位個數 |
4檔 |
|
|||||
|
3.3 |
變速形式 |
液力機械變速箱 |
|
|||||
|
3.4 |
變速比 |
I檔3.82，II檔2.08，III檔1.09，IV檔0.59
|
|
|||||
|
3.5 |
運行速度 |
前進擋：Ⅰ檔：9；Ⅱ檔：13；Ⅲ檔：25；Ⅳ檔：36； |
|
|||||
|
倒擋：Ⅰ檔：9；Ⅱ檔：13 |
|
|||||||
|
3.6 |
潤滑方式 |
發動機油CF-4 |
|
|||||
|
3.7 |
傳動方式 |
液力傳動 |
|
|||||
|
4 |
前、后橋 |
|
||||||
|
4.1 |
驅動橋品牌型號 |
山東云宇 |
|
|||||
|
4.2 |
驅動形式 |
四驅 |
|
|||||
|
4.3 |
輪胎 |
17.5-25充氣輪胎 |
|
|||||
二、技術要求
2.1 發動機尾氣系統應裝冷卻凈化水箱。
2.2發動機周圍管路和電路纜線采取繞開發動機布置。
2.3車輛在額定載荷平道行駛速度不小于20km/h時，制動距離應不大于8m。
2.4在1.5倍額定載荷下，在最大坡度上制動系統應保證平穩停機及起步。
2.5整車在運行和維修期間，可能受到撞擊的零部件，均不允許使用輕金屬制造。
2.6整車管線路鋪設整齊合理，易磨損的管線路、穿孔處安裝護套。
2.7駕駛室駕駛室為非封閉結構，高度可調接。
三、售后服務：
1、公司負責隨機免費提供說明書、技術資料、產品質量檢驗合格證一份。
2、質量保證期限：設備或車輛到礦驗收合格日起，質保期為6個月。
3、質量保證期內實行“三包”，質量保證期內因設備制造不良或配套產品質量問題而造成設備損壞或不能正常運行的，公司負責提供零部件用戶更換，因用戶操作失誤或人違損壞造成維修維護，用戶承擔全部維修費用并支付公司。質保期滿后如用戶需要公司繼續服務，公司愿意用戶提供有償服務。
