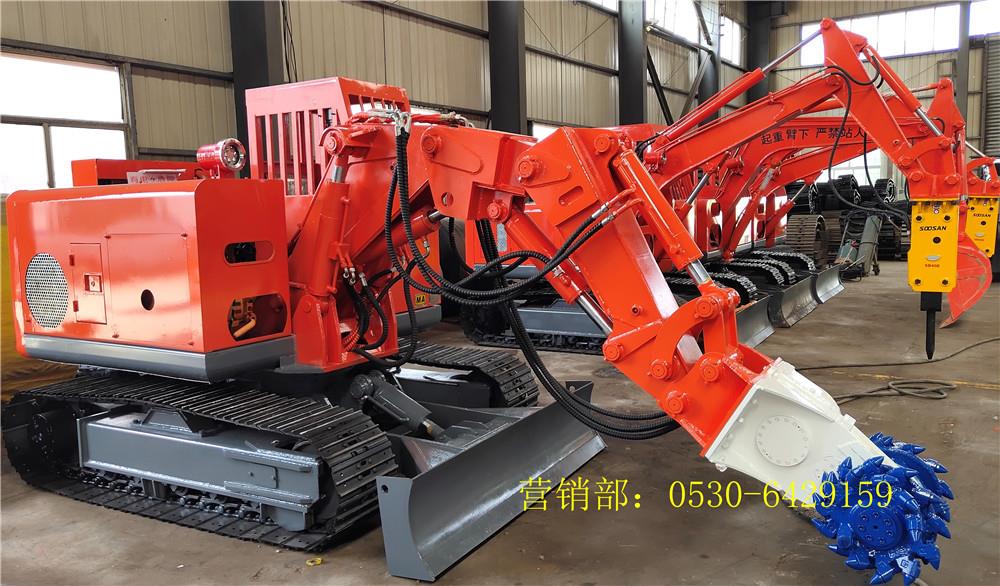

煤礦用液壓挖掘機
一、設備型號及名稱：MWD5.5/0.28L煤礦用液壓挖掘機
二、設備數量：1臺
三、資質及標準規范要求：
1.具備全部正規企業資質證明材料，產品應符合國家行業標準,并保證符合<<煤礦安全規程>>規定的要求。設備出廠時必須有整機的“礦用產品安全標志證書”、“產品合格證”、“防爆合格證”、“出廠檢驗報告”；產品銘牌，標志清楚，固定牢靠。主要安標受控元件必須具有礦用產品安全標志證書、合格證等。
2.符合煤炭行業《煤礦礦井機電設備完好標準》要求。
3.符合《煤礦安全規程》（2016年版）的要求。
四、設備主要技術參數及要求：
1.技術參數
1.1 工作機構結構形式 三節臂
1.2 輔助臂旋轉角度 ±90°
1.3 電機功率 30kW
1.4 液壓系統
1.4.1 額定壓力 27.5Mpa
1.4.2 主泵流量 110L/min
1.4.3 液壓泵類型 變量泵
1.4.4 行走驅動方式 集成液壓馬達減速器驅動
1.5 行走機構
1.5.1 行走形式 履帶行走
1.5.2 接地比壓 ≤0.1Mpa
1.5.3 行走速度 0～3.5km/h
1.5.4 離地間隙 300mm
1.5.5 爬坡能力 30°
1.5.6 回轉角度 360°
1.5.7 回轉速度 0～10r/min
1.5.8 履帶類型 鋼履帶
1.5.9 履帶全長 2700mm
1.5.10 履帶寬帶 390mm
1.6 鏟斗裝載
1.6.1 挖斗容量 0.3m3
1.6.2 挖掘半徑 5230mm
1.6.3 最大仰臂高度 5100mm
1.6.4 最大卸料高度 2650mm
1.6.5 最大挖掘深度 2550
1.6.6 仰臂最小回轉半徑 1650mm
1.6.7 鏟斗挖掘力 36KN
1.6.8 額定工作壓力 9～12MPa
1.7 破碎錘
1.7.1 工作流量 25～50L/min
1.7.2 沖擊頻率 7.5～16.5Hz
1.7.3 沖擊能 600J
1.7.4 適應釬具規格 53mm
1.7.5 噪聲 ≤120dB(A)
1.8 推土鏟寬×高 1300×335
1.9 整體外形尺寸（長×寬×高） 3500×1600×1660
2.技術要求
1.整機設計緊湊。在較小的斷面內均能實現回轉，可以滿足挖掘、破巖、裝車等各項動作要求，實現毛水溝、臥底、破巖、清理浮煤、清渣平整巷道等多項工作，同時，可用于平巷及斜巷輔助裝巖及挖掘作業。
2.整機結構合理、使用壽命長、效率高。
3.獨有的三節臂的設計，實現了不同高度斷面作業的靈活性，可以避免觸碰錨桿、錨索、巷頂板等，同時三節臂油缸采用內藏式結構，避免工作過程中發生碰撞，增加了作業的安全性。
4.工作臂可以實現在巷道內不同高度360°無障礙破碎挖掘。
5.上車架360°旋轉，輔助臂可以±90°旋轉，挖機只需極小回轉半徑，即可獲得很大的開挖面積。
6.整機配有前置推土鏟，可以平整巷道工作面和穩定機身。
7.鏈板齒深不低于20mm，提高整機防滑及爬坡能力。
8.采用負載敏感液壓系統，具有節約能源、噪聲小、無污染、效率高等特點。
9.液壓系統的主要零部件如液壓泵、液壓閥、液壓膠管、旋轉油缸等選用進口品牌。
10.液壓管路安裝緊湊，液壓管路在臂的兩側，且有彈簧保護套。
11.工作臂兩側的液壓管路設有彈簧保護套,避免碰撞膠管。
12.挖掘機尾部加裝電纜支架裝置，挖掘機在旋轉作業時，可有效的防止電纜纏繞，安全性更高。
13.工作裝置標配挖斗、破碎錘。可以選裝機械手、液壓剪等裝置。機械手夾取U型鋼，減少了工人的勞動強度，提高了支護效率。液壓剪在巷道修復時，可安全快速地剪斷ф22mm以下的高強度錨桿或錨索，性能可靠，極大地提高了工作效率，減輕了勞動強度。
五、每臺設備需配備技術資料數目
1．使用說明書 2本
2．出廠試驗報告 3份
3．生產許可證 2份
4．產品合格證 2份
5．防爆合格證 2份
6．煤安標志 2份（煤安標志證為復印件的必須在復印件上蓋生產廠家的單位紅章）
7.說明書及其他相關證件電子版
六、附件
1.設備配帶專用工具2套。
2.附帶設備原值3%的隨機配件。并提供價格構成明細清單，配件價格總和不高于主機價格1.3倍。
七、質量保證期及售后服務要求
1.設備到礦后，廠方派人到礦技術服務，免費進行技術培訓、負責現場安裝及技術指導。
2.設備質量保證期為1年，其中非人為損壞，馬達保修兩年。
3.設備在運行過程中出現技術故障和疑難問題時，廠方接到礦方的通知后需在24小時內到現場處理或提出處理意見。
4.廠方長期提供產品配件和售后技術服務。
5.廠方負責送貨至礦方，雙方共同驗收或由礦方安裝箱單驗收。
6.中標后簽訂技術協議，具體技術細節以技術協議為準。
