煤礦用履帶式全液壓鉆機技術要求

2019-09-18作者：管理員瀏覽量：1619

技術要求

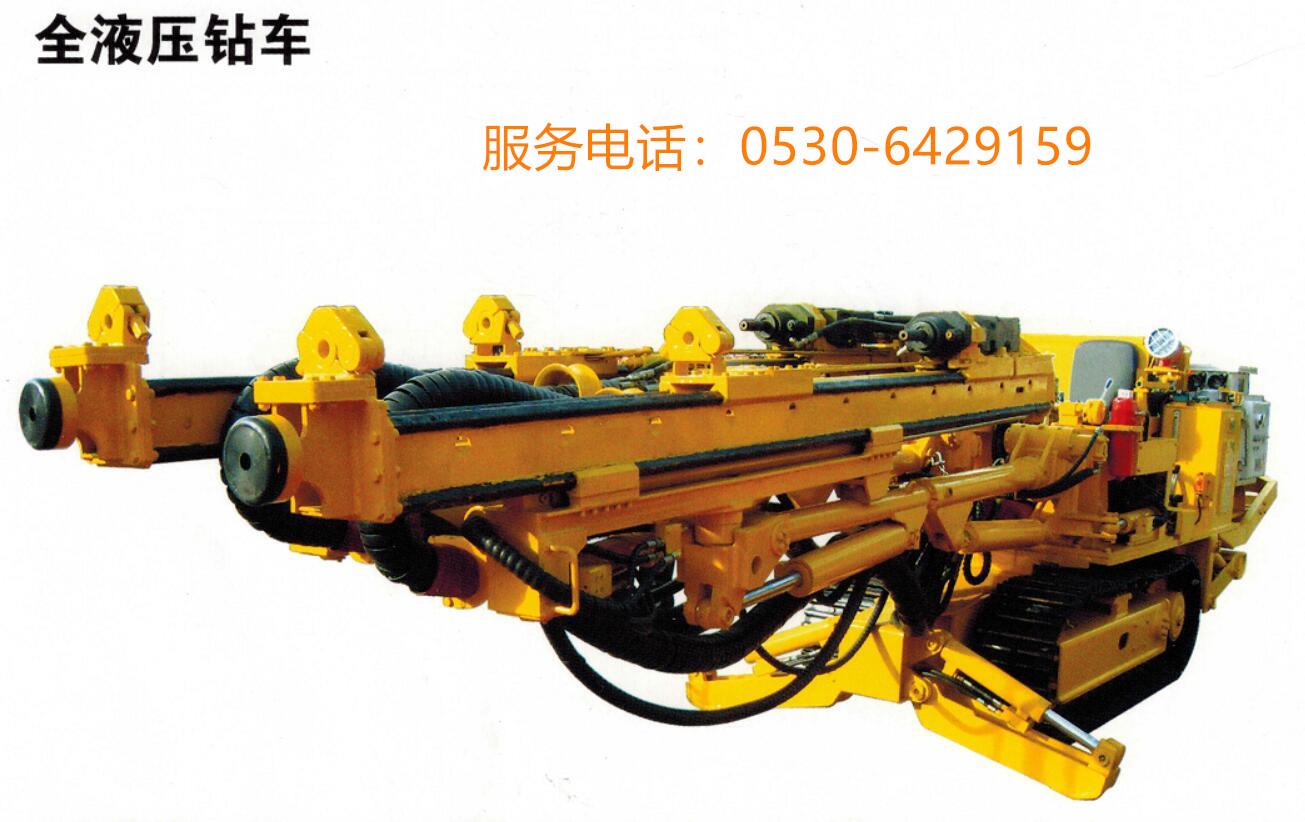

1、XYSK系列煤礦用履帶式全液壓鉆機

XYSK系列煤礦用履帶式全液壓鉆機主要用于煤礦井下鉆進瓦斯抽（排）放孔、注漿滅火孔、煤層注水孔、防突卸壓孔、地質勘探孔及其它工程孔，也可用于地面施工地質勘探孔及其相應的各類孔。

主要特點：（1）鉆機整體采用履帶底盤搭載，具有實現自行走功能，行走速度快、爬坡能力強；（2）鉆機操作臺為集成式操作臺，操作時人員遠離孔口，安全性高；（3）鉆機轉速調節方式為無級調節，輸出轉速、轉矩調節范圍大；（4）鉆機泵站采用變速箱+大小重型柱塞泵結構，拆裝方便，重型泵抗污染能力強，使用壽命長；（5）鉆機可選聯動液壓系統，可實現進鉆、卸鉆、快速進桿、快速退桿等聯動功能；（6）鉆機配備液壓卡盤及液壓夾持器，可實現快速機械裝卸鉆桿，安全高效；（7）鉆機傾角、方位角、水平開孔高度可自動調節，調節范圍大、操作方便安全；（8）根據不同工作面的鉆孔需求，我院對常規履帶鉆機進行了變形設計，開發了高位、全方位等特殊用途的履帶鉆機。

主要技術參數：

項目			單位	XYSK-1200
最大鉆進深度			m	200
終孔直徑			mm	65、75
鉆桿直徑			mm	50、螺旋50/80
鉆孔傾角	基本系列		o	-90～+90
	高位系列		o	-50～+80
	全方位系列		o	-90～+90
	雙轉盤全方位系列		o	-90～+90
開孔高度范圍	基本系列		mm	1180～1780
	高位系列		mm	1350～3150
	全方位系列		mm	1000～1500
	雙轉盤全方位系列		mm	1100～1600
提升油缸行程	基本系列		mm	600
	高位系列		mm	1800（可定制為500/1000）
	全方位系列		mm	500（可定制為1000）
	雙轉盤全方位系列		mm	500（可定制為1000）
主機水平方位角	基本系列		°	±180
	高位系列		°	±180
	全方位系列		°	0
	雙轉盤全方位系列		°	±180
額定輸出轉速			r/min	85～240
額定輸出轉矩			N·m	1200～400
給進力			kN	45
起拔力			kN	70
爬坡能力			o	20
電動機功率			kW	22
主機外形尺寸(長×寬×高)		基本系列	mm	2840×1670×2500
		高位系列	mm	2500×900×2050
		全方位系列	mm	3085×1000×1700
		雙轉盤全方位系列		4200×1000×1900
整機重量（不含鉆具）		基本系列	kg	約3700
		高位系列	kg	約4800
		全方位系列	kg	約4800
		雙轉盤全方位系列		7300
